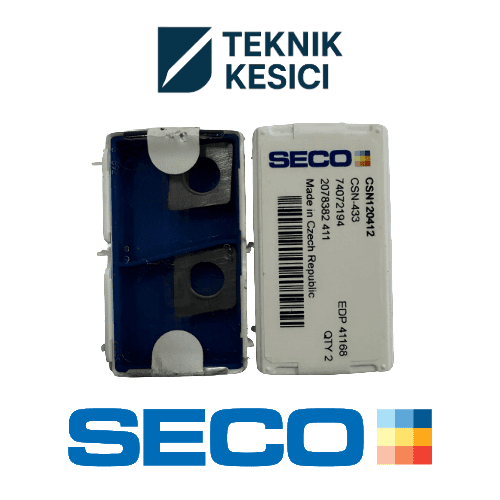

SECO CSN120412, profesyonel CNC torna ve frezeleme operasyonlarında kullanılan karbür insert şimi (carbide shim seat) yedek parçasıdır. CSN serisi, CNMG tipi 80° elmas geometrili negatif kesici uçların (insert) hassas montajı ve stabil çalışması için özel olarak tasarlanmıştır.
Teknik Özellikler
Ürün Bilgileri
- Ürün Kodu: CSN120412
- Item Numarası: 74072194
- EDP Numarası: 41168
- ANSI Kodu: CSN120412
- Kategori: Yedek Parça/Aksesuar (Sparepart/Accessory)
- GDG Kodu: C60 – SPARE PARTS
- Minimum Satış Adedi: 2 adet
Malzeme Özellikleri
- Malzeme: Tungsten karbür (Wolfram karbür)
- Sertlik: HRC 88-92
- Yoğunluk: ~14-15 g/cm³
- Isı Direnci: 800°C’ye kadar
- Aşınma Direnci: Yüksek seviye
- Korozyon Direnci: Mükemmel
Geometrik Özellikler
- İnscribed Circle (IC): 12.7 mm (0.500″)
- Kalınlık: 4.76 mm (0.1875″)
- Geometri Tipi: CSN (CNMG insert uyumlu)
- Şekil: 80° elmas geometri
- Hassasiyet: ±0.01 mm tolerans
- Yüzey Kalitesi: Ra 0.4 µm
Uyumluluk
- Insert Tipi: CNMG 120412 (CNMG 433) ve benzeri
- Takım Sistemi: İndekslenebilir kesici sistemler
- Standart: ISO standart uyumlu
- Uygun Tutucular: SECO orijinal takım tutucuları
- Koltuk Tipi: 12 Seat (Negatif geometri)
Kullanım Alanları
Torna Operasyonları
✓ Dış Çap Tornalama: Hassas dış yüzey işleme
✓ İç Tornalama (Boring): İç çap genişletme
✓ Yüzey Tornalama (Facing): Düz yüzey işleme
✓ Profil Tornalama: Karmaşık geometriler
✓ Konik İşleme: Açılı yüzey tornalama
✓ Diş Tornalama: İç ve dış diş açma
Frezeleme Uygulamaları
✓ Yüzey frezeleme operasyonları
✓ Kontur frezeleme işlemleri
✓ Yan yüz işleme
✓ Rampa operasyonları
✓ Cep frezeleme
İşlenebilir Malzemeler
- ISO-P: Çelik, çelik dökümler, uzun talaşlı çelikler
- ISO-M: Paslanmaz çelik (304, 316, 420, 430)
- ISO-K: Dökme demir (GG25, GGG40, GGG50)
- ISO-N: Alüminyum alaşımları, bakır alaşımları
- ISO-S: Isıya dayanıklı süper alaşımlar (Inconel, Hastelloy)
- ISO-H: Sertleştirilmiş çelik (HRC 45-65)
Sektörel Uygulamalar
Ana Sektörler
- Otomotiv Sanayi: Motor bloğu, krank mili, kam mili, şanzıman parçaları
- Havacılık ve Uzay: Türbin diskleri, yapısal komponentler, landing gear
- Enerji Sektörü: Türbin kanatları, jeneratör komponentleri
- Kalıp ve Matris İmalatı: Kalıp gövdeleri, cavity işleme
- Savunma Sanayi: Kritik hassasiyetli komponentler, silah sistemleri
- Medikal Cihaz: Cerrahi aletler, protez parçaları
- Genel Makine İmalatı: Şaft, flanş, kaplin, miller
Ürün Avantajları
Performans Özellikleri
✓ Titreşim Dampingi: Insert’in ultra stabil ve titreşimsiz çalışması
✓ Hassas Pozisyonlama: Mikron seviyesi tolerans ve tekrarlanabilirlik
✓ Yüksek Rijitlite: Ağır kesme kuvvetlerine üstün dayanım
✓ Isı Yönetimi: Yüksek sıcaklık direnci ile insert ömrünü artırma
✓ Düşük Aşınma: Karbür yapının üstün aşınma direnci
✓ Yüzey Kalitesi: Ra 0.4 µm ile mükemmel yüzey bitişi
Ekonomik Faydalar
✓ Maliyet Tasarrufu: Tekrar tekrar kullanılabilir yapı
✓ Verimlilik Artışı: Hızlı takım değişimi ile duruş süresini azaltma
✓ Kalite İyileştirme: Hassas işleme ile hurda oranını minimize etme
✓ Düşük Bakım: Minimal bakım gerektiren dayanıklı yapı
✓ Uzun Servis Ömrü: Orijinal SECO kalitesi ile yıllarca kullanım
✓ Enerji Tasarrufu: Stabil kesim ile enerji tüketimini azaltma
Montaj ve Kullanım Tavsiyeleri
Montaj Adımları
- Temizlik: Takım tutucu ve şim yüzeylerini basınçlı hava ile temizleyin
- Kontrol: Şim üzerinde çatlak, hasar, ezilme veya aşınma kontrolü yapın
- Yerleştirme: Şimi doğru konuma, insert geometrisine uygun yerleştirin
- Sabitleme: Uygun tork anahtarı ile vidalayın (5-8 Nm önerilir)
- Son Kontrol: Insert oturma düzlüğünü mikrometre ile kontrol edin
- Test Çalışması: Düşük devirde ilk testi yapın
Bakım ve Kontrol Tavsiyeleri
- Her takım değişiminde detaylı görsel kontrol yapın
- Aşırı aşınma, ezilme veya deformasyon varsa derhal değiştirin
- Kullanım sonrası ultrasonik temizleyici ile temizleyin
- Kuru ve tozdan uzak, oda sıcaklığında saklayın
- Yağlama veya gres gerektirmez
- Orijinal SECO ambalajında muhafaza edin
- Nem ve korozyondan koruyun
Önerilen Kesme Parametreleri
Çelik İşleme (ISO-P)
- Kesme Hızı (Vc): 100-250 m/dak
- İlerleme (f): 0.15-0.4 mm/dev
- Talaş Derinliği (ap): 1-5 mm
- Soğutma: Emülsiyon veya kuru
Paslanmaz Çelik (ISO-M)
- Kesme Hızı (Vc): 80-180 m/dak
- İlerleme (f): 0.1-0.3 mm/dev
- Talaş Derinliği (ap): 0.5-4 mm
- Soğutma: Yüksek basınçlı emülsiyon
Dökme Demir (ISO-K)
- Kesme Hızı (Vc): 120-300 m/dak
- İlerleme (f): 0.2-0.5 mm/dev
- Talaş Derinliği (ap): 1-6 mm
- Soğutma: Kuru veya minimal yağlama
Teknik Kodlama Sistemi
CSN120412 Açıklaması:
- C: Carbide (Karbür malzeme)
- S: Seat/Shim (Koltuk/Şim)
- N: Negative (Negatif kesme geometrisi)
- 12: İnscribed Circle – 12.7 mm (1/2″)
- 04: Kalınlık – 4.76 mm (3/16″)
- 12: SECO ürün varyant/koltuk kodu
CNMG 120412 Uyumluluk:
- C: 80° elmas şekil
- N: Negatif arka açı (0°)
- M: Tolerans sınıfı
- G: Delik tipi (delikli, bağlantı elemanlı)
- 12: IC 12.7 mm
- 04: Kalınlık 4.76 mm
- 12: Köşe yarıçapı 1.2 mm
Sıkça Sorulan Sorular (SSS)
S: SECO CSN120412 hangi insert tipleri ile kullanılır?
C: Öncelikle CNMG 120412 (CNMG 433) tip insertler ile uyumludur. CNMA, CNMG, CNMP gibi aynı geometrik özelliklere sahip diğer 80° elmas negatif insertlerle de kullanılabilir.
S: Minimum sipariş miktarı nedir?
C: SECO’nun resmi politikasına göre minimum 2 adet olarak satılmaktadır.
S: Şim ne zaman değiştirilmelidir?
C: Görünür hasar, çatlak, ezilme, aşırı aşınma, insert oturma problemleri veya yüzey kalitesinde düşüş durumunda derhal değiştirilmelidir.
S: CSN120412 ile CSN120408 arasındaki fark nedir?
C: Kalınlık farkı vardır. CSN120412 kalınlığı 4.76 mm (12/64″), CSN120408 ise 4.76 mm’den daha ince (8/64″ = 3.18 mm) dir.
S: Orijinal ürün nasıl anlaşılır?
C: Ürün üzerindeki SECO logosu, EDP numarası (41168), item numarası (74072194) ve orijinal SECO ambalajı kontrol edilmelidir.
S: Karbür şim ile çelik şim arasındaki fark nedir?
C: Karbür şim 10-15 kat daha uzun ömürlü, yüksek sıcaklığa dayanıklı, hassasiyet kaybı minimum, aşınmaya karşı üstün dirençli ve titreşim sönümleme özelliği daha iyidir.
S: Jetstream (yüksek basınçlı soğutma) uyumlu mudur?
C: Evet, SECO’nun Jetstream sistemli takım tutucularında kullanılabilir.
S: Hangi kaplama tipleri ile uyumludur?
C: CVD, PVD, Duratomic ve kaplamasız (uncoated) insert tipleriyle uyumludur.
S: Bir şim kaç kere kullanılabilir?
C: Kullanım koşullarına bağlı olarak yüzlerce insert değişimine dayanabilir. Düzenli kontrol ile ömrü maksimize edilir.
